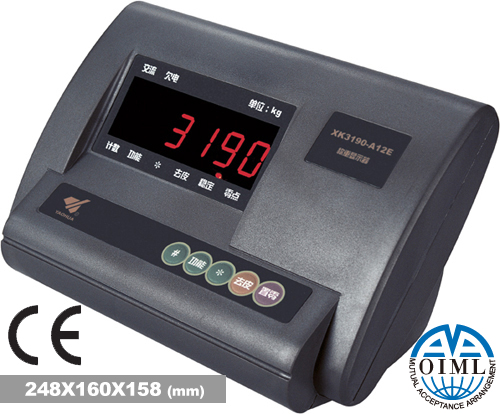

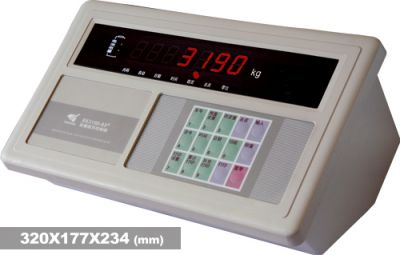

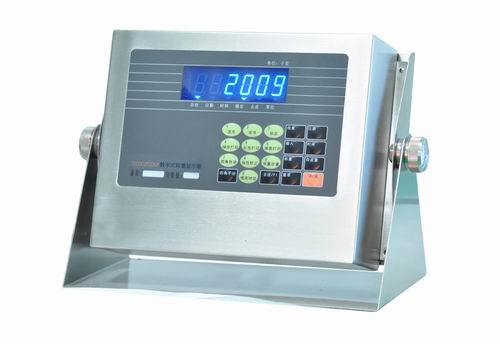

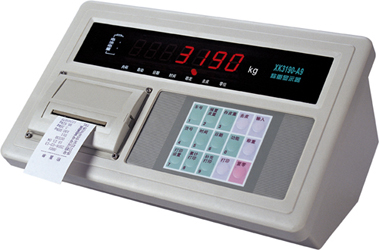

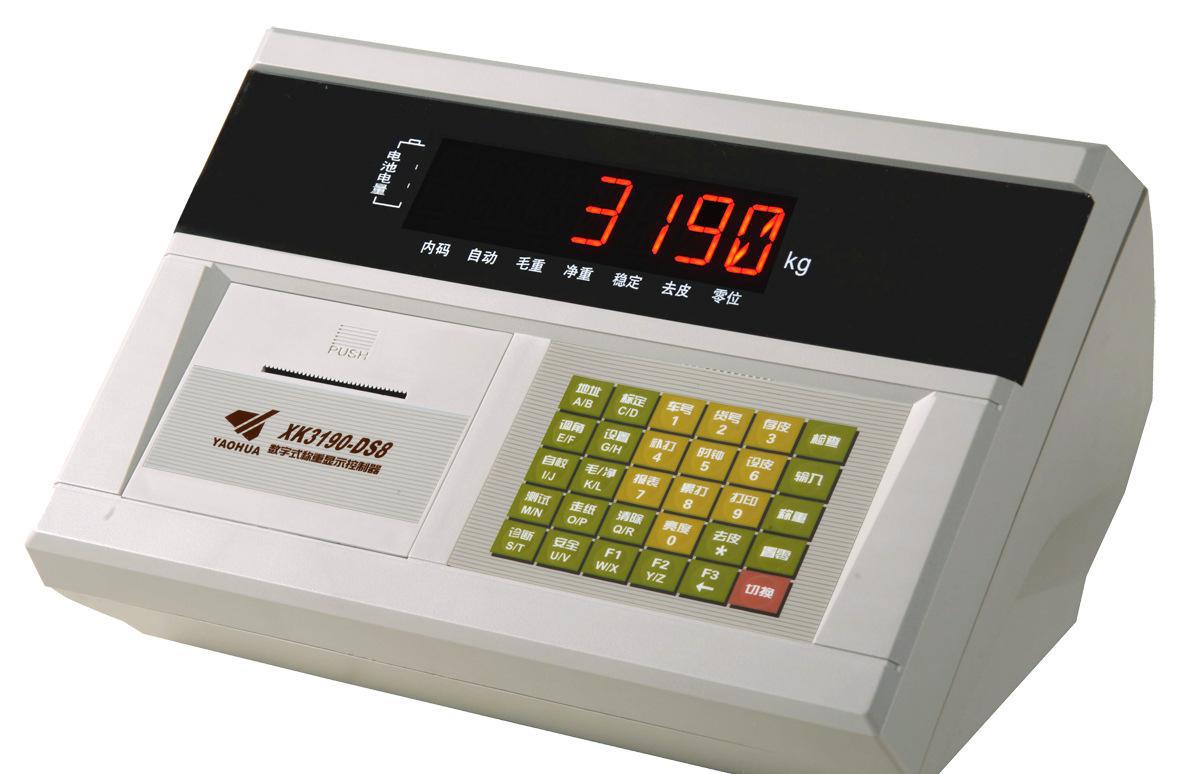

簡述：稱重顯示器（也稱稱重儀表/控制器/顯示器）是電子地磅或汽車衡稱重的主要部件之一，有耀華XK3091-A9、XK3091-A9P、XK3091-A9+、XK3091-A9P、XK3091-DS3、XK3091-DS7、XK3091-DS8、XK3091-DS10、A6、A12，柯力XK3118/2008/2009，彩信XK315，衡天HT9800等等。維修拆裝需要專業技術人員進行操作，否則操作不當可能會造成該部件其他部件損壞。

        稱重顯示儀表即稱重顯示控制器，通過接受處理等稱重傳感器輸出的電信號（模擬量或數字量）。激勵電源供給稱重傳感器工作電源，同時供給A/D（模/數）轉換單元基準電壓，其穩定度一般在 0.1%以上。放大單元通常采用測量放大器結構，接受、放大稱重傳感器的信號。放大倍數一般為數百倍。濾波單元濾掉從機外混入的和放大器自身產生的電噪聲。A/D轉換單元把模擬量轉換成數字量，轉換位數通常取二進制數14位以上。數據處理單元是以微處理器為核心，使用外圍支持芯片組成的，它在程序的控制下完成采集數據、運算、存貯等一系列操作，處理結果送到相應接口上。顯示單元以數字、文字或圖表等形式顯示出稱量值和稱量狀態，并可通過接口與外部設備聯絡。

一、特點：①自帶傳感器激勵電源，使用方便；②采用比率型A/D轉換和倍頻技術，計量性能中的長期穩定性好；③軟件能真切地仿真振動、空秤變動、物料落差等稱量特征，顯示快、準、穩；④機內有空秤置零、零點跟蹤、定標、最大秤量、分度位等參數的設定單元，改定方便，通用性強；⑤帶輸出接口，能夠聯接多種外部設備，方便地實現系統控制。

二、準確度等級國際法制計量組織（OIML)3號建議規定，非自動衡器按準確度級別劃分為 4個等級。按配用衡器的級別，中國將稱重顯示器也劃分為4個等級，并分別冠以與衡器對應的級別代號：Ⅰ、Ⅱ、Ⅲ、Ⅳ。每個級別的稱重顯示器的計量最大允許誤差為對應級別衡器允許誤差的0.7倍。

三、稱重顯示器、稱重傳感器和秤臺是電子衡器的三大組成部分。其中稱重儀表的主要作用是通過測量稱重傳感器的信號變化，測量出秤臺上被稱重物的重量，并以數字形式顯示出來。近年來，隨著測量技術和IT技術的發展，稱重儀表的性能和功能也得到了不斷發展。稱重儀表不只是用來顯示重量，還廣泛用于自動控制和數據處理。國家已在1999提發布了稱重顯示控制儀國家標準：GB/T7724-1999《稱重顯示控制器》。

（一） 開機及開機自動置零

⒈接通交流電源并打開電源開關后，儀表進行“9999999”～“0000000”的筆劃自檢，完成后自動進入稱重狀態。若使用外置蓄電池，則需接好蓄電池連接線，打開電源開關后，再按一下直流啟動開關，儀表才能進入筆劃自檢狀態。

⒉在筆劃自檢過程中，按任意鍵停止自檢。

⒊開機時，如果秤上的重量偏離零點，但仍在設置的范圍內，儀表將自動置零。開機置零范圍的數選擇、設置方法詳見標定的有關章節。

（二） 手動置零 （半自動置零）

⒈按[置零]鍵，可以使儀表回零，此時零位標志符亮。

⒉顯示值偏離零點，但在置零范圍以內時，[置零]鍵起作用。否則[置零]鍵不起作用，置零范圍的參數選擇、設置方法詳見標定的有關章節。

⒊只有穩定標志符亮?xí)r，可以進行置零操作。

（三）去皮功能操作

⒈三種去皮方式：

①一般去皮：

在稱重顯示狀態下，顯示重量為正且稱量穩定時，按[去皮]鍵，可將顯示的重量值作為皮重扣除，此時儀表顯示凈重為0，去皮標志符亮。

②預置皮重：

在稱重顯示狀態下，按[預置皮重]鍵，儀表顯示[P ***.**]，此時顯示的數值為原皮重值。若需設置新的皮重值，則可用數字鍵送入后，再按[輸入]鍵確認即可。

③按車號調用皮重：

在稱重顯示狀態下，按[車號]鍵，儀表顯示[o *****]，用數字鍵送入正確的車號后，再按[去皮]鍵即可，此時儀表從內存中找到與該車號對應的皮重值，調出使用。

⒉在稱重顯示狀態下，可連續去皮。當皮重為零時去皮標志符熄滅；當儀表符合置零條件時，按[置零]鍵也可使皮重為零，去皮標志符熄滅。

（四）日期與時間的設置及操作

⒈在稱重顯示狀態下，按[日期]鍵，日期指示燈亮，儀表顯示當前的日期。如果正確，按[輸入]鍵或[稱重]鍵退出；如果不正確，用數字鍵送入正確日期后，按[輸入]鍵即可。

⒉在稱重顯示狀態下，按[時間]鍵，時間指示燈亮，儀表顯示當前的時間并自動走時。如果時間正確，則直接按[輸入]鍵或[稱重]鍵退出；如時間不正確，則用數字鍵送入正確的時間后，再按[輸入] 鍵即可。

（五）蓄電池使用

⒈當使用蓄電池供電時，顯示窗左方的“電池電量”指示符會指示當前蓄電池所剩的電量：

X K 3 1 9 0 – A 9三個指示符全亮表明電量充足；下面的兩個指示符亮表明電量較足；只有最下面一個指示符亮，表明電量不足。電量不足時應考慮給蓄電池充電，如繼續使用則蓄電池電量繼續減少，儀表會自動切斷電源以保護蓄電池。

⒉把蓄電池連到儀表上，再接通交流電源，儀表就會對蓄電池充電（充足約需30 小時），如需快速充電請使用專用充電器。

⒊蓄電池首次使用時，務必先充足電后再使用。

⒋蓄電池連接線上紅線為正（+），與蓄電池的正極相連；黑線為負（－），與蓄電池的負極相連。

⒌把蓄電池正負極性接反或短路均可能使儀表的直流保險絲斷路以保護儀表及蓄電池，這時把蓄電池正確連接后，再更換直流保險絲可恢復正常使用。

⒍蓄電池屬易耗品，不屬三包范圍。

（六）內碼顯示

⒈在稱重狀態下，按[打印設置]再輸入[2]、[8]儀表就進入內碼顯示狀態，內碼指示符亮；再次按[打印設置]并輸入[2]、[8]可使儀表退出內碼顯示狀態，內碼指示符熄滅。

2． 在內碼顯示狀態，除[置零]、[打印設置]鍵外其余鍵均無效。

（七）數字記錄的貯存操作

⒈儀表規定車號為5 位數，貨號為2 位數。最多可貯存255 個車號、100 個貨號。

⒉每貯存一組完整的記錄，便同時打印出該組記錄（如果打印設置為有效時)。

⒊數據貯存有以下三種方式：

⑴. 先空車貯存，再滿車貯存；或者先滿車貯存，后空車貯存。也就是說要經過兩次貯存才構成一組完整記錄。

⑵. 滿車前來稱量且皮重已知時，一次貯存便構成一組完整記錄。

⑶. 稱量的不是裝載貨物的車輛而僅僅是一個貨物，此時總是一次貯存便構成一組完整記錄。

XK3190－A9 為了能自動識別區分以上三種貯存的情況，特作以下協定：

▲ ！車輛的車號必須是00001～99999 之間的任意數。也就是說00000 不能作為真實車輛的車號。如果車號設置為00000 時，表示前來稱重的不是一個載物的車輛，而僅僅是一個貨物。

▲！如果儀表的去皮標志符亮，則皮重已知，因此一次貯存便構成一則完整的記錄。

▲！如果車號設置為00000 以外的任意5 位數，而且儀表的去皮標志符不亮（即毛重顯示狀態時），則必須經過兩次貯存操作才能構成一個完整的記錄。
